Analytische Messtechnik mit den Sensoren der MQ-Reihe

Die chemoresistiven Sensoren der MQ-Reihe detektieren und messen eine Vielzahl von Gasen und Verbindungen in der Luft. Ihre Funktionsweise basiert auf der Veränderung ihres Innenwiderstands bei Kontakt mit Verbindungen, worüber die folgende Übersichtstabelle Auskunft gibt. Ein elektrochemischer Prozess, gesteuert durch eine interne Heizung, ermöglicht die Messung. Es gibt verschiedene Modelle, die sich für spezifische Gase oder Gasgruppen eignen. Mit den passenden Sensoren kann ein einfacher low-cost Gaschromatograph aufgebaut werden.

Modell	Hauptsächlich erkannte Gase	Heizspannung
MQ-2	Methan, Butan, LPG, Rauch	5V
MQ-3	Alkohol, Ethanol, Rauch	5V
MQ-4	Methan, Erdgas	5V
MQ-5	Erdgas, LPG	5V
MQ-6	Butan, LPG	5V
MQ-7	Kohlenmonoxid	5V / 1.4V*
MQ-8	Wasserstoff	5V
MQ-9	Kohlenmonoxid, brennbare Gase	5V / 1.5V*
MQ-131	Ozon	6V
MQ-135	Benzol, Alkohol, Rauch, Luftqualität	5V

Beispiel: Low-cost Alkoholtester: Messung der Alkoholkonzentration in der Atemluft mit dem MQ-3 Sensor

Der MQ-3 ist ein chemischer Widerstandssensor auf Zinnoxid-Basis, dessen elektrischer Widerstand sich bei Kontakt mit Alkoholdämpfen ändert, wenn es durch das Reduktionsmittel Alkohol an der Oberfläche reduziert wird. In reiner Luft leitet SnO₂ als n-Typ-Halbleiter nur geringfügig Strom, weil sich Sauerstoffmoleküle an der Oberfläche anlagern. Die Sauerstoffmoleküle ziehen Elektronen aus dem Leitungsband des Zinnoxids ab. Dadurch entsteht direkt unter der Oberfläche der SnO₂-Partikel eine Zone mit Elektronenmangel, die eine Potenzialbarriere bildet. In diesem Zustand verhält sich der SnO₂-Film hochohmig und behindert den Stromfluss entscheidend.
Sobald jedoch Alkoholdämpfe auf die Schicht treffen, reagieren die adsorbierten Sauerstoffmoleküle mit den Alkoholmolekülen in einer Redoxreaktion, wobei Elektronen an die SnO₂-Schicht abgegeben werden, und die Potenzialbarriere sinkt. Die zugrundeliegende chemische Redoxreaktion ist die Oxidation von Ethanol auf der SnO₂-Oberfläche. Wenn Ethanol (C₂H₅OH) auf die beheizte SnO₂-Schicht (üblicherweise auf 200–300°C gehalten) trifft, wird es oxidiert. Dabei entstehen Kohlendioxid (CO₂), Wasser (H₂O) und freie Elektronen: C₂H₅OH + 3O₂ → 2CO₂ + 3H₂O + 12 Elektronen.

Der Sensorwiderstand (R_S) sinkt mit steigender Alkoholkonzentration.

Elektrische Grundschaltung und Widerstandsberechnung

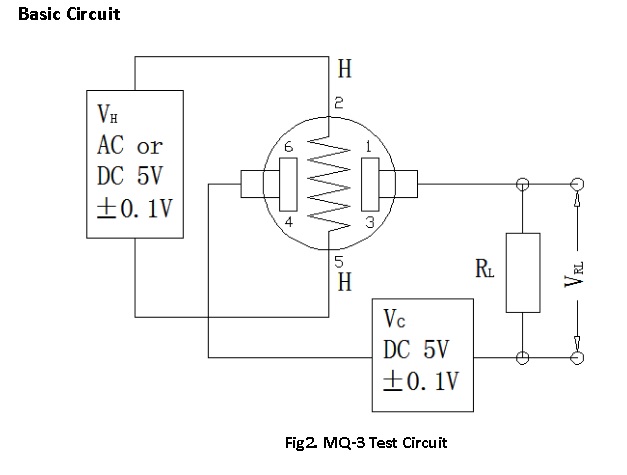

Schaltplan zum Aufbau des Spannungsteilers.

Der Sensor wird in einer Spannungsteilerschaltung mit einem festen Lastwiderstand R_L betrieben:

U_cc (5V) — R_L — U_A0 — R_S — GND

Da R_L und R_S in Reihe geschaltet sind, addieren sich ihre Widerstände zum Gesamtwiderstand: R_ges = R_L + R_S betrieben. Nach dem Ohmschen Gesetz fließt durch diese Reihenschaltung ein Strom I, der sich aus I = U_cc / R_ges ergibt. Dieser Strom ist an jeder Stelle der Reihe identisch. Die Spannung U_A0, die über dem Sensorwiderstand R_S abfällt, berechnet sich ebenfalls nach dem Ohmschen Gesetz als Produkt aus Strom und Widerstand: .

U_A0 = I × R_S

Setzt man den zuvor bestimmten Ausdruck für I in diese Gleichung ein, erhält man:

U_A0 = U_cc × (R_S / (R_L + R_S))

Für die Berechnung benötigen wir jedoch R_S. Die Umstellung der Formel liefert:

R_S = R_L × (U_cc - U_A0) / U_A0

Der gemessene Spannungswert wird in einen digitalen Wert von 0-1023 umgerechnet, wenn die Methode analogRead() aufgerufen wird:

float berechneWiderstand(int roh_wert) {
		// RL_WERT = 18.7 (kΩ)
		return ((float)RL_WERT * (1023 - roh_wert) / roh_wert);
		}

Kalibrierung: Die Bestimmung des Referenzwiderstands R₀

Der Kalibrierungsprozess im Code

1. Der Sensor misst in reiner Luft ohne Alkohol und berechnet R_{S_rein}.
2. Ein theoretisches Verhältnis aus dem Datenblatt wird angenommen R_S/R₀ ≈ 57).
3. R₀ wird berechnet:

R₀ = R_{S_rein} / 57

// Im Kalibrierungs-Abschnitt des Codes:
		RS = (5.0 - sensor_spannung) / sensor_spannung * RL_WERT;
		R0 = RS / 57.0; // 57 aus Datenblatt für reine Luft

Von der Kennlinie zur Berechnungsformel

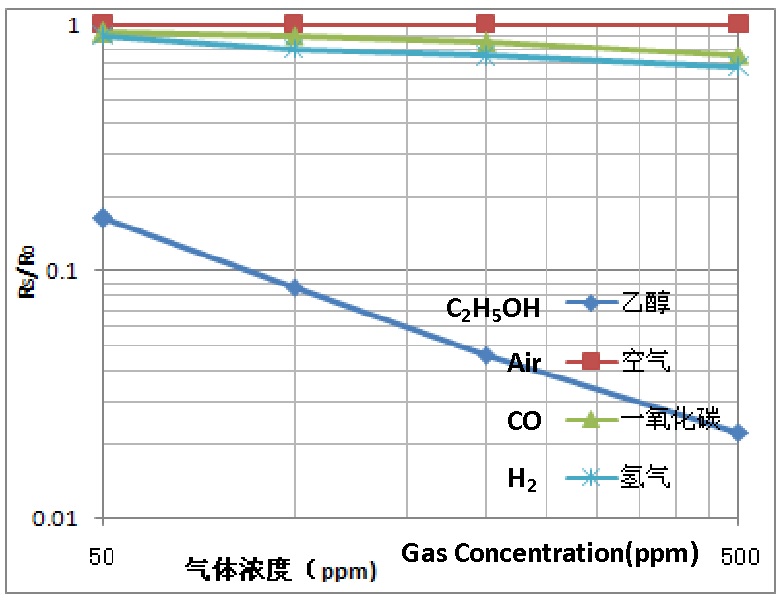

Doppelt-logarithmische Auftragung der Konz. ppm gegen Rs/R0.

Die logarithmische Kennlinie

Die Beziehung zwischen R_S/R₀ und der Konzentration (ppm) ist nicht linear, sondern folgt einer Potenzfunktion. Im Datenblatt wird sie als Gerade in einem doppelt-logarithmischen Diagramm dargestellt.

Stützpunkte aus dem Datenblatt

Für die Berechnung werden zwei Punkte (x, y) aus dieser Geraden entnommen, wobei x die Konzentration in ppm und y das Verhältnis R_S/R₀ ist.

Konzentration (ppm)	Verhältnis R_S/R₀
50	0.18
500	0.012

Mathematische Herleitung

Im doppelt-logarithmischen Diagramm gilt die Geradengleichung:

log₁₀(R_S/R₀) = m · log₁₀(ppm) + b

Die Steigung m und der Achsenabschnitt b werden aus den zwei Punkten berechnet:

m = [log₁₀(y₂) - log₁₀(y₁)] / [log₁₀(x₂) - log₁₀(x₁)]
b = log₁₀(y₁) - m · log₁₀(x₁)

Im Code geschieht dies einmalig bei Programmstart:

// Berechnung der Kurvenparameter
const float punkt0[] = { log10(KALIB_X0), log10(KALIB_Y0) };
const float punkt1[] = { log10(KALIB_X1), log10(KALIB_Y1) };
const float steigung = (punkt1[1] - punkt0[1]) / (punkt1[0] - punkt0[0]);
const float achsenabschnitt = punkt0[1] - punkt0[0] * steigung;

Die finale Berechnungsformel

Stellt man die Geradengleichung nach der gesuchten Konzentration (ppm) um, erhält man:

ppm = 10 ^{[ (log₁₀(R_S/R₀) - b) / m ]}

Diese Formel lässt sich umschreiben zur im Code verwendeten, effizienteren Version:

ppm = 10 ^{[ b + m · log₁₀(R_S/R₀) ]}

float berechneKonzentration(float rs_ro_verhaeltnis) {
    if (rs_ro_verhaeltnis <= 0) { return 0; }
    return pow(10, achsenabschnitt + steigung * log10(rs_ro_verhaeltnis));
	}


Von ppm zu anderen Einheiten

Umrechnung in Gramm pro Liter (g/l) für Luft

ppm (parts per million) ist ein Volumenverhältnis. Für die Massenkonzentration in der Luft wird umgerechnet:

g/l = ppm × (Molmasse Ethanol) / (Molvolumen Luft × 10⁶)

Mit der Molmasse von Ethanol (≈46.07 g/mol) und dem Molvolumen bei Raumtemperatur (≈24.5 l/mol):

g/l ≈ ppm × 1.88 × 10^-6

const float PPM_TO_G_PER_L_FACTOR = 0.00000188;
		float alkohol_g_per_l = konzentration_ppm * PPM_TO_G_PER_L_FACTOR;

Abschätzung der Blutalkoholkonzentration (Promille)

Dies ist eine sehr grobe Näherung, da sie von vielen individuellen Faktoren abhängt. Eine verbreitete Faustformel ist:

Promille (Blut) ≈ ppm (Atemluft) / 2100

Sie basiert auf der Annahme, dass etwa 2100 ppm Alkohol in der Ausatemluft 1.0 Promille im Blut entsprechen.

float berechnePromille(float konzentration_ppm) {
    float promille = konzentration_ppm / 2100.0;
    if (promille < 0) promille = 0;
    if (promille > 2.0) promille = 2.0; // Plausibilitätsgrenze
    return promille;
	}

->Arduino-Programmcode für das LCD-Alkoholkonzentrationsmeter zum Herunterladen.
